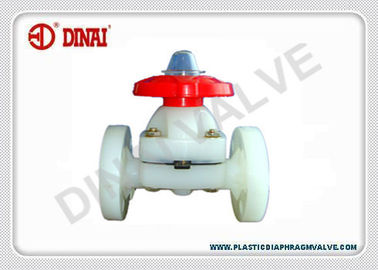

Plastic Diafragmaklep met JIS10K-Flensverbinding, In werking gesteld Handboek
PVDF/PTFE plastic diafragmaklep, waterkeringstype, 1/2“ aan 10“ DIN, ANSI#16.5, JIS10K-flensverbinding, PN10
De diafragmakleppen bieden vele combinaties lichaamsmaterialen en elastomeric diafragmamaterialen aan. Het klepontwerp is schuring-bestand en niet-belemmerend. Wanneer het diafragma, dat met de stam van wordt verbonden
de klep door een compressor, wordt getrokken vanaf de bodem van het kleplichaam of de waterkering, de weg van de vloeistof heeft een vlotte, gestroomlijnde stroom. Dunne modder bij lage druk die normaal de meeste andere klepontwerpen gemakkelijk zou belemmeren
pas door een diafragmaklep. De klep heeft een hoogste-ingangsontwerp, die in-line onderhoud toestaan; het is geschikt
voor throttling en on/off dienst in toepassingen die zich van waterbehandeling aan chemische schuringsprocessen uitstrekken. De diafragmakleppen worden pneumatisch in werking gesteld manueel, elektrisch, of.
PVDF is kort voor Polyvinylidene Fluoride, heeft het uitstekende chemische stabiliteit, uitstekende chemische weerstand, en uitstekende thermische stabiliteit. Het kan lang zijn geopereerd onder de temperatuur van -62℃ aan 150℃.Furthermore, is het
één van de perfecte isolatiematerialen met een hoge diëlektrische constante, die zich tegen alle media zoals zoute zuur, alkalisch, arene, halogeen behalve zoutzuur en sterk oplosmiddel kan etc. verzetten. Het geniet ook van de verdiensten zoals geen vlam, brekende weerstand, slijtageweerstand en goed zelfsmerend bezit.
Eigenschappen:
• Grootte van 1/2“ aan 10“.
• PVDF-lichaam, bonnet pp-GF
• PTFE-diafragma, EPDM-kussen.
• het werk temperatuur van -30℃ aan 140℃.
• werkdrukpn10 bar.
• waterkeringstype.
• ANSI, JIS, DIN-flensverbinding
Merk: DINAI-KLEP
Toepassingsgebied:
• het zure inleggen leidingenlijn
• het galvaniseren het vloeibare dragen.
• farmaceutisch fabriek zuur en het dragen.
• industriële olie en gas.
• textielmolen, zure de leidingenlijn van de Leerfabriek.
• mijnbouwinstallatie, metallurgieinstallatie, lijn van het afval de vloeibare leidingen van de meststoffeninstallatie.
• de lijn van de behandelingsleidingen van het halfgeleiderwater.
• de lijn van waterzuiveringsinstallatieleidingen
• de leidingenlijn van het voedsel industriële zoute water
• chloorinstallatie
Nr. | DEELnaam | QTY | MATERIAAL | ||||||||||
1 | Vastgestelde Noot | 2 | Staal | ||||||||||
2 | Stam | 1 | Staal | ||||||||||
3 | Pakking | 1 | Pp | ||||||||||
4 | Speld | 1 | Staal | ||||||||||
5 | Compressor | 1 | Gietijzer/Nylon | ||||||||||
6 | Schroef | 1 | Staal | ||||||||||
7 | Pakking | 2 | Staal | ||||||||||
8 | Diafragma | 1 | PTFE+EPDM | ||||||||||
9 | Lichaam | 1 |
UPVC CPVC PVDF PP |
||||||||||
10 | Dekking | 1 | PC | ||||||||||
11 | GLB | 1 | Pp | ||||||||||
12 | Handwiel | 1 | ABS | ||||||||||
13 | Vetuitsteeksel | 1 | Koper | ||||||||||
14 | Bonnet | 1 |
UPVC CPVC PVDF PP |
||||||||||
15 | Bout en Noot | 8 | Staal | ||||||||||
Norminalgrootte | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (Duim) | DIN | ANSI | JIS | UPVC | CPVC | PVDF | Pp | ||||||
15 (1/2“) | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4“) | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1“) | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (11/4“) | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (11/2“) | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2“) | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (21/2“) | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3“) | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4“) | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5“) | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6“) | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8“) | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10“) | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 |
50.0 |
