Elektro Plastic Waterkeringstype Diafragmaklep 1/2“ aan 10“ voor Chloorinstallatie

Elektro Plastic Waterkeringstype Diafragmaklep 1/2“ aan 10“ voor Chloorinstallatie

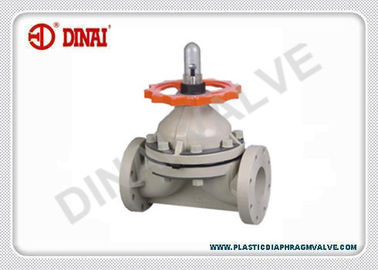

PPH/PTFE plastic diafragmaklep, waterkeringstype, 1/2“ aan 10“ DIN, ANSI#16.5, JIS10K-flensverbinding, PN10

De diafragmakleppen bieden vele combinaties lichaamsmaterialen en elastomeric diafragmamaterialen aan. Het klepontwerp is schuring-bestand en niet-belemmerend. Wanneer het diafragma, dat met de stam van de klep door een compressor wordt verbonden, vanaf de bodem van het kleplichaam of de waterkering wordt getrokken, heeft de weg van de vloeistof een vlotte, gestroomlijnde stroom. De dunne modder bij lage druk die normaal de meeste andere klepontwerpen gemakkelijk zou belemmeren gaat door een diafragmaklep over. De klep heeft een hoogste-ingangsontwerp, die in-line onderhoud toestaan; het is geschikt voor throttling en on/off dienst in toepassingen die zich van waterbehandeling aan chemische schuringsprocessen uitstrekken. De diafragmakleppen worden pneumatisch in werking gesteld manueel, elektrisch, of.

Pp-h (bèta-Pp BE60-7032) is een HMW en het lage tarief van de smeltingsstroom HOPP, door wijziging β, het heeft gevoelige kristalstructuur, die tot het uitstekende schokweerstand bij lage temperatuur maakt, het verbetert ook de hydrolic druk, verzet de corrosie zich tegen bezit, het werk temperatuur, en vermindert de uitbreidingscoëfficiënt

Eigenschappen:

• Grootte van 1/2“ aan 10“.
• Pp-h lichaam, bonnet pp-GF
• PTFE-diafragma, EPDM-kussen.
• het werk temperatuur van -10℃ aan 95℃.
• werkdrukpn10 bar.
• waterkeringstype.
• ANSI, JIS, DIN-flensverbinding

Merk: DINAI-KLEP

Toepassingsgebied:

• het zure inleggen leidingenlijn
• het galvaniseren het vloeibare dragen.
• farmaceutisch fabriek zuur en het dragen.
• industriële olie en gas.
• textielmolen, zure de leidingenlijn van de Leerfabriek.
• mijnbouwinstallatie, metallurgieinstallatie, lijn van het afval de vloeibare leidingen van de meststoffeninstallatie.
• de lijn van de behandelingsleidingen van het halfgeleiderwater.
• de lijn van waterzuiveringsinstallatieleidingen
• de leidingenlijn van het voedsel industriële zoute water
• chloorinstallatie

							Nr.	DEELnaam		QTY	MATERIAAL
							1	Vastgestelde Noot		2	Staal
							2	Stam		1	Staal
							3	Pakking		1	Pp
							4	Speld		1	Staal
							5	Compressor		1	Gietijzer/Nylon
							6	Schroef		1	Staal
							7	Pakking		2	Staal
							8	Diafragma		1	PTFE+EPDM
							9	Lichaam		1	UPVC CPVC  PVDF PP
							10	Dekking		1	PC
							11	GLB		1	Pp
							12	Handwiel		1	ABS
							13	Vetuitsteeksel		1	Koper
							14	Bonnet		1	UPVC CPVC  PVDF PP
							15	Bout en Noot		8	Staal
Norminalgrootte	D1			D	L	H	T	n	ΦD1	Weight/kg
DN (Duim)	DIN	ANSI	JIS							UPVC	CPVC	PVDF	Pp
15 (1/2“)	65	60	70	95	125	125	15	4	14	1.0	1.0	1.2	0.8
20 (3/4“)	75	70	75	105	135	130	16	4	14	1.3	1.3	1.6	0.9
25 (1“)	85	80	90	115	145	145	16	4	14	1.5	1.6	1.8	1.0
32 (11/4“)	100	89	100	135	160	170	16	4	18	2.0	2.1	2.4	1.3
40 (11/2“)	110	99	105	145	180	190	18	4	18	2.5	2.7	3.0	1.8
50 (2“)	125	120	120	160	210	215	25	4	18	3.2	3.4	3.9	2.5
65 (21/2“)	145	140	140	180	250	280	25	4	18	6.2	6.4	7.8	5.0
80 (3“)	160	152	150	195	300	300	30	8	18	7.5	7.8	8.9	6.1
100 (4“)	180	190	175	215	350	340	30	8	18	12.6	13.0	15.0	9.7
125 (5“)	210	216	210	245	400	420	30	8	18	17.6	18.0	21.0	13.5
150 (6“)	240	240	240	280	460	480	30	8	23	31.0	32.0	37.0	25.0
200 (8“)	295	298	290	335	570	625	35	8	23	47.0	49.0	56.0	36.5
250 (10“)	350	362	355	395	680	776	35	12	23	60.0	63.0	96.0	50.0
