Hoog licht: | 2-weg middenrif ventiel,gemiddelde druk ventiel |
---|

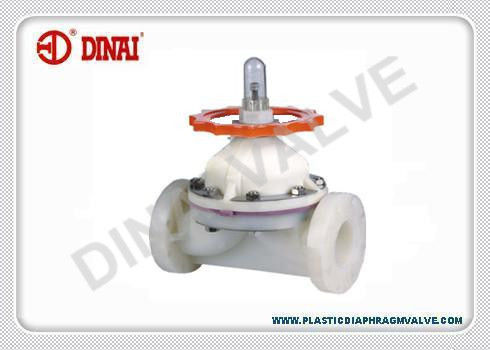

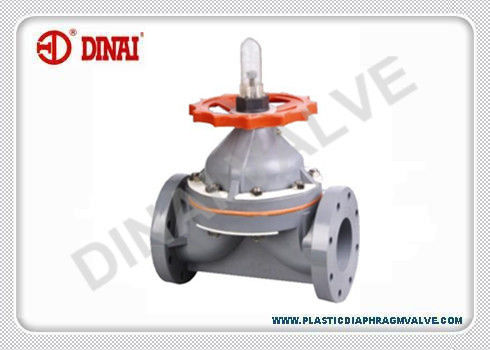

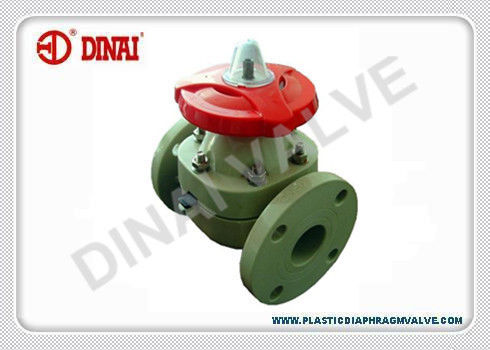

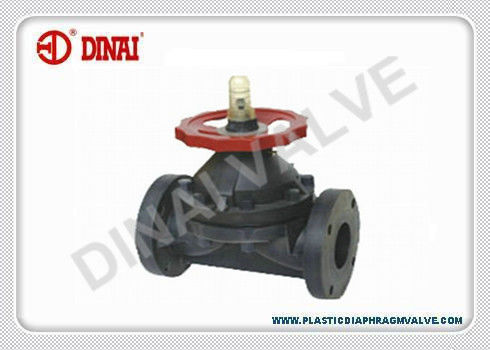

Hand In werking gestelde Industriële Diafragmaklep, Vervaardigde CPVC/UPVC/PVDF/PPH-Plastiek
het handboek stelt plastic diafragmaklep, CPVC, UPVC, vervaardigde in werking het plastiek van PVDF PPH
de plastic diafragmaklep wordt die wijder in de industriële corrosiebescherming wordt gebruikt vervangt de kleppen van het metaaldiafragma, aangezien het plastiek goed bezit van corrosieweerstand heeft, duurzaam, in lichtgewicht, gemakkelijk te installeren en te herstellen. wij bieden UPVC, CPVC, PVDF, pp-GF, PPH-materialen voor optie volgens de gebruikende voorwaarde aan.
EIGENSCHAPPEN
• Grootte van 1/2“ aan 10“.
• CPVC, UPVC, PVDF, PPH, PPG-LICHAAM, BONNET PP-GF
• PTFE-diafragma, EPDM-kussen.
• het werk temperatuur van -30℃ aan 140℃.
• werkdruk PN1.0Mpa.
• waterkeringstype.
• ANSI#16.5, JIS10K, DIN-flensverbinding
Merk: DINAI-KLEP
TOEPASSINGSgebied
• het zure inleggen leidingenlijn
• het galvaniseren het vloeibare dragen.
• farmaceutisch fabriek zuur en het dragen.
• industriële olie en gas.
• textielmolen, zure de leidingenlijn van de Leerfabriek.
• mijnbouwinstallatie, metallurgieinstallatie, lijn van het afval de vloeibare leidingen van de meststoffeninstallatie.
• de lijn van de behandelingsleidingen van het halfgeleiderwater.
• de lijn van waterzuiveringsinstallatieleidingen
• de leidingenlijn van het voedsel industriële zoute water
• chloorinstallatie
• watervoorziening
• elektro
• grondwater.
• pekel.
• aardgas.
Nr. | DEELnaam | QTY | MATERIAAL | ||||||||||
1 | Vastgestelde Noot | 2 | Staal | ||||||||||
2 | Stam | 1 | Staal | ||||||||||
3 | Pakking | 1 | Pp | ||||||||||
4 | Speld | 1 | Staal | ||||||||||
5 | Compressor | 1 | Gietijzer/Nylon | ||||||||||
6 | Schroef | 1 | Staal | ||||||||||
7 | Pakking | 2 | Staal | ||||||||||
8 | Diafragma | 1 | PTFE+EPDM | ||||||||||
9 | Lichaam | 1 | UPVC CPVC PVDF PP | ||||||||||
10 | Dekking | 1 | PC | ||||||||||
11 | GLB | 1 | Pp | ||||||||||
12 | Handwiel | 1 | ABS | ||||||||||
13 | Vetuitsteeksel | 1 | Koper | ||||||||||
14 | Bonnet | 1 | UPVC CPVC PVDF PP | ||||||||||
15 | Bout en Noot | 8 | Staal | ||||||||||
Norminalgrootte | D1 | D | L | H | T | n | ΦD1 | Weight/kg | |||||
DN (Duim) | DIN | ANSI | JIS | UPVC | CPVC | PVDF | Pp | ||||||
15 (1/2“) | 65 | 60 | 70 | 95 | 125 | 125 | 15 | 4 | 14 | 1.0 | 1.0 | 1.2 | 0.8 |
20 (3/4“) | 75 | 70 | 75 | 105 | 135 | 130 | 16 | 4 | 14 | 1.3 | 1.3 | 1.6 | 0.9 |
25 (1“) | 85 | 80 | 90 | 115 | 145 | 145 | 16 | 4 | 14 | 1.5 | 1.6 | 1.8 | 1.0 |
32 (11/4“) | 100 | 89 | 100 | 135 | 160 | 170 | 16 | 4 | 18 | 2.0 | 2.1 | 2.4 | 1.3 |
40 (11/2“) | 110 | 99 | 105 | 145 | 180 | 190 | 18 | 4 | 18 | 2.5 | 2.7 | 3.0 | 1.8 |
50 (2“) | 125 | 120 | 120 | 160 | 210 | 215 | 25 | 4 | 18 | 3.2 | 3.4 | 3.9 | 2.5 |
65 (21/2“) | 145 | 140 | 140 | 180 | 250 | 280 | 25 | 4 | 18 | 6.2 | 6.4 | 7.8 | 5.0 |
80 (3“) | 160 | 152 | 150 | 195 | 300 | 300 | 30 | 8 | 18 | 7.5 | 7.8 | 8.9 | 6.1 |
100 (4“) | 180 | 190 | 175 | 215 | 350 | 340 | 30 | 8 | 18 | 12.6 | 13.0 | 15.0 | 9.7 |
125 (5“) | 210 | 216 | 210 | 245 | 400 | 420 | 30 | 8 | 18 | 17.6 | 18.0 | 21.0 | 13.5 |
150 (6“) | 240 | 240 | 240 | 280 | 460 | 480 | 30 | 8 | 23 | 31.0 | 32.0 | 37.0 | 25.0 |
200 (8“) | 295 | 298 | 290 | 335 | 570 | 625 | 35 | 8 | 23 | 47.0 | 49.0 | 56.0 | 36.5 |
250 (10“) | 350 | 362 | 355 | 395 | 680 | 776 | 35 | 12 | 23 | 60.0 | 63.0 | 96.0 | 50.0 |
