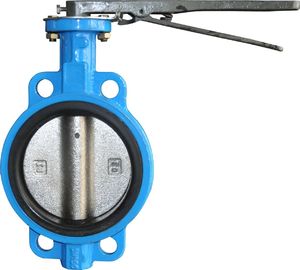

Metaal Gezette GietijzerVleugelkleppen met Pneumatische Actuator D373H-10K

WafeltjeVleugelklep, de Kneedbare Schijf van het Ijzerlichaam, Epoxypoederdeklaag voor Water


1. KORTE INLEIDING:

De vleugelklep wordt in werking gesteld door de schijf roterende vorm 0° aan 90°, kan worden toegepast om af te snijden of te regelen

 de stroom van middel.

De klep kan door werkende hefboom, elektrische actuator van het handvatwiel of pneumatische actuator worden aangedreven.

Wijd gebruikt voor drinkbare watervoorziening, waterzuiveringsinstallatie, elektrische elektrische centrale, gaslevering,

warm-luchtsysteem, uitsmeltingsinstallatie, de schipbouw, textiel, aardolie, chemie, of andere lichte industrieën.

2. Specificatie

3. EIGENSCHAPPEN

⊙ Gezet metaal, goede verbinding

⊙ Laag gewicht

⊙ Zwakstroomweerstand

⊙ Kleine verrichtingstorsie

⊙ Gemakkelijk te installeren en te handhaven

⊙ Open-Dichte 90° regelmatiger

4. TOEPASSELIJKE NORMEN

1.  Ontwerp die overeenstemmen: API 609

2.  Testnorm die overeenstemmen: JIS B2003

3.  Verbind flensnorm overeenstemmend: JIS B2212

4.  De norm die van aangezicht tot aangezicht overeenstemmen: JIS B2002

5. Puntnaam van deel Materiële Specificatie

6.  Verrichting:

6.1.  De twee pijpflens zou vlot moeten zijn.

6.2.  Zet de vleugelklep in de pijplijn, bevestigde eerst het richtlijngat.

7.  Levering:

Wanneer slaat de levering of de vleugelklep op, zou in droog en koel milieu moeten houden.

8. Nota:

8.1.  Indien pijpflens zelfde zoals de vleugelklepflens.

8.2.  Controleer de klep vóór geïnstalleerd, zou het milieu aan de vleugelklep moeten beantwoorden

         specificatie.

8.3.  Vóór open vleugelklep, die de schijf zonder vuil controleren.

8.4. De schijf moet afgesloten plaats zijn wanneer geïnstalleerd.

8.5. Aanpassend de pijp verbind vóór geïnstalleerd.

8.6. Verbind flens parallel zou moeten zijn.

8.7. Na geïnstalleerd, zou de schijf van de druktest open plaats moeten zijn.

8.8. Als de vlinder niet natuurlijke open of sluiten kan, tevreden vriendelijk kan de controle zorgvuldig het, niet slaan, tamp of

       de hefboom van de gebruiksuitbreiding.

8.9.  Wanneer het onderhoud of de verrichting, de stam moet controleren, correct hebben de hefboom, de versnellingsbak of actuator

        verbind. Anders zal de stam duw door pijpdruk zijn.

9.   Het defect en het oplossen:

10. Onderhoud

Open de dekking van de wormdoos en voeg wat boter per twee maanden toe.

Controleer de verbinding, de verpakking en de flens, als het lek, gelieve ZO VLUG MOGELIJK te handhaven.

Specificaties:

Grootte: DN50 - 3000
Temperatuur: -15℃ - 150℃
Druk: 1.0MPa/1.6MPa

Materialen
Materialen van Lichaam:  Kneedbaar Ijzer (GGG40, GGG50). Gietijzer (GG25), Roestvrij staal

Materialen van Schijf:  Roestvrij staal. Vernikkeld, Kneedbaar Ijzer, Kneedbaar Ijzer Met een laag bedekt Plastiek,

                              Titaniumstaal, Koperlegering enz.

Materialen van Seat:  Ethyleen-propyleen-Diene Monomeer (EPDM), Polytetrafluoroethylene (PTFE),

                               Nitrilrubber (NBR), Chloroprene, Chlorosulfonated-Polyethyleen (Hypalon),

                                 Silicium, Fluoroelastomer (VITON), Rubbers enz.

Materialen van Stam:  Roestvrij staal. Koolstofstaal, 2Cr13


Een vleugelklep is een type van flowcontrol apparaat, typisch wordt gebruikt om een vloeistof te regelen die door een sectie van pijp vloeien die.
De klep is gelijkaardig in verrichting aan een kogelklep. Een vlakke cirkelplaat wordt geplaatst in het centrum van de pijp.
De plaat heeft een staaf door het aan actuator op buiten de klep wordt aangesloten die. Roteren van actuator draait
plateer of parallel of loodlijn aan de stroom. In tegenstelling tot een kogelklep, is de plaat altijd aanwezig binnen de stroom,
daarom wordt een drukdaling altijd veroorzaakt in de stroom ongeacht kleppositie.


Wafeltjerubber Gezette Vleugelkleppen
