Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Type: | meertrappige separator | Afzonderlijke efficiency: | 100 % |
---|---|---|---|
Installatie: | Verticaal of horizontaal | Precisie: | 0,3, 1, 3, 5um |
Maximum Debiet: | 6500000 Nm3/h | Materiaal: | koolstofstaal, SS316/304 |
Hoog licht: | De Separator van de Aardgasfilter,gas-vloeistof scheider |

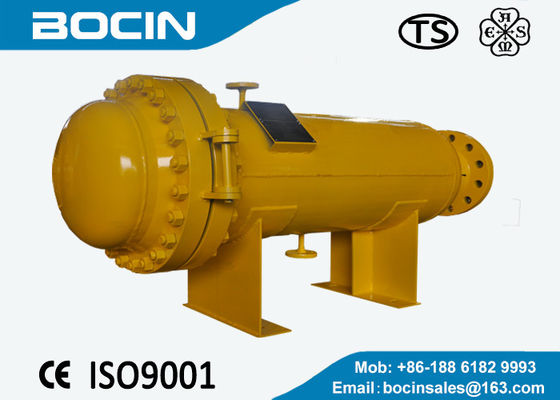

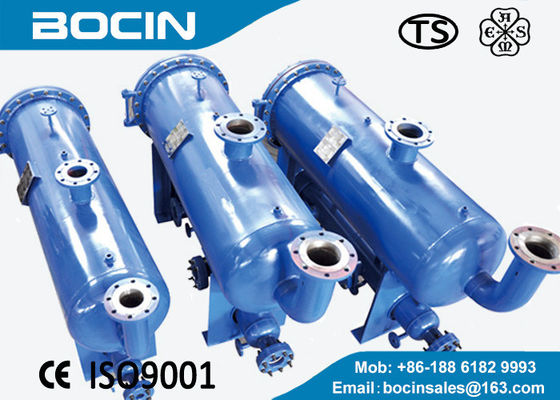

Horizontale meertrappige separator voor het verwijderen van uiterst kleine stof en vloeistof uit gassen
Beschrijving:

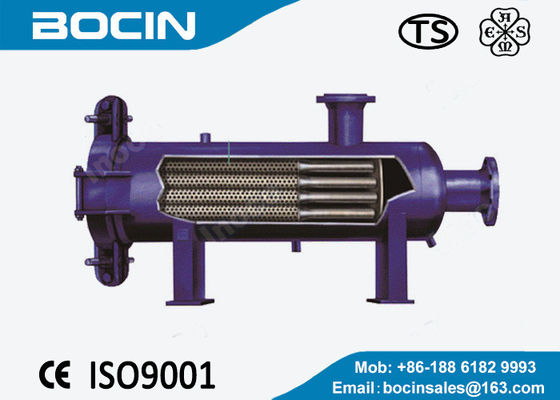

U - TC - YG-reeks horizontale meertrappige separator voor meertrappige gecombineerde structuur. Gebruikend het de gidsstaaf, multilayer samenvoegingsfilter, de cycloonseparator, apparaat van de serigrafieafschuiming of bladruitverwarmer, kan 100% meer dan 3 tot 5 microns van druppeltje worden gescheiden, scheiding van 90%-daling 0,5 de druppeltjes van ~ 3 mu m, voor vaste deeltjes volledig filter aan 0,5 mu m/99%.

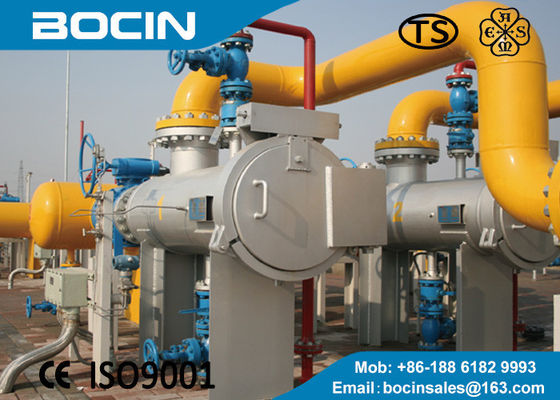

Hoofdzakelijk gebruik gemaakt van in behoefte efficiënte verwijdering van stevige en vloeibare deeltjes kunnen van de gelegenheden, ongeacht de deeltjesgrootte worden gebruik gemaakt. De filterseparator is bijzonder geschikt voor het verwijderen van uiterst uiterst kleine stof en rook. Zijn brede toepassing, met inbegrip van de benutting van steenkolenbeddingsmethaan diversifieerde onzuiverheden en vochtigheid, schoonmaakt de smeerolie en het gas is een proces om te verwijderen opneming van compressiepost en bovenste gedeelte van de stadsaardgasleiding, uit om ethylalcoholdehydratie na gas, enz. te verwijderen.
Montage:
Blind snel-opent (de tussenvoegselknoop, klem, krijgt een ring)
De afblaasklep
Afvoerkanaalklep
De invoer en de uitvoer van kogelklep
Differentiële drukschakelaar
Differentiële drukzender
Vlakke maat
Vloeibare niveauschakelaar
Technische parameters:
1. Werkdruk: 0,1 ~ 40,0 Mpa
2. Het werk temperatuur: - 40 ~ + 300 ℃
3. De precisie van de filtratiescheiding: 0,3, 1, 3, 5 microns
4. De efficiency van de filtratiescheiding: 99.98%
5. Maximumstroomtarief: 6500000 nm3/h
6. Ontworpen specificatie: GB150; ASME
7. Beschikbare materialen: koolstofstaal, SS316/304…
8. Oppervlaktebehandeling: zand het vernietigen, het oppoetsen, verf
Model | Inham/afzet (DN) | Maximum debiet (m3/h) | A (mm) | B (mm) | C (mm) | D (mm) | L1 | L2 |
(mm) | (mm) | |||||||
Tc-w-6-1 | 50 | 4400 | 1080 | 150 | 1681 | 150 | 285 | 730 |
Tc-w-8-1 | 80 | 4400 | 1095 | 165 | 1746 | 200 | 310 | 760 |
Tc-w-10-1 | 100 | 4400 | 1105 | 185 | 1816 | 250 | 335 | 787 |
Tc-w-12-2 | 150 | 8800 | 1130 | 200 | 1941 | 300 | 360 | 813 |
Tc-w-14-4 | 150 | 17600 | 1130 | 200 | 1979 | 350 | 385 | 839 |
Tc-w-16-6 | 150 | 22000 | 1155 | 238 | 2133 | 400 | 410 | 856 |
Tc-w-18-8 | 200 | 30625 | 1155 | 238 | 2163 | 450 | 435 | 881 |
Tc-w-20-8 | 250 | 35000 | 1180 | 250 | 2340 | 500 | 460 | 906 |
Tc-w-22-9 | 250 | 39375 | 1180 | 250 | 2365 | 550 | 485 | 931 |
Tc-w-24-12 | 250 | 54000 | 1180 | 250 | 2383 | 600 | 510 | 956 |
Tc-w-26-12 | 250 | 54000 | 1180 | 250 | 2408 | 650 | 510 | 981 |
